2024年的GPU技术领域的动态看起来非常激动人心！英伟达、英特尔以及Meta都在不同的方面推出了令人印象深刻的新产品和技术。
英伟达的Blackwell B200：这是一款巨大的GPU，内部集成了2080亿个晶体管，尺寸是其前一代的两倍；采用了定制的两掩模版极限 N4P TSMC 工艺进行制造，通过10TBps的芯片到芯片链路连接成为单个GPU；采用了Chiplet技术，在单个封装上配备了两个GPU芯片，并通过高带宽I/O链路连接；提供192GB的HBM3E内存，内存总带宽为8TB/s。
英特尔的Gaudi 3加速器：这是英特尔子公司Habana Labs的下一代高性能人工智能加速器。集成了HBM2e内存控制器，每个芯片提供128GB的内存，总内存带宽为3.7TB/s。采用了Chiplet设计，每个芯片配备了两个计算Die，转向了具有两个计算集群的Chiplet的设计。
Meta的下一代训练和推理加速器：集成了LPDDR5 内存控制器，单芯片可扩展128GB LPDDR5内存，总内存带宽为204.8GB/s；采用TSMC 5nm的工艺带来了90W的功耗表现；该芯片的架构从根本上侧重于为服务排名和推荐模型提供计算、内存带宽和内存容量的适当平衡。
小编根据市场上应用的标杆H100，整理了下面的硬件参数对照表。
可以看到，2024年GPU科技领域的角逐依旧火热，各大科技巨头争相推出新一代的创新产品和技术。英伟达、英特尔以及Meta在AI算力领域展开了一场激烈的竞争，为了让我们更好地理解这一场景，让我们先来梳理一下最新的四大趋势。

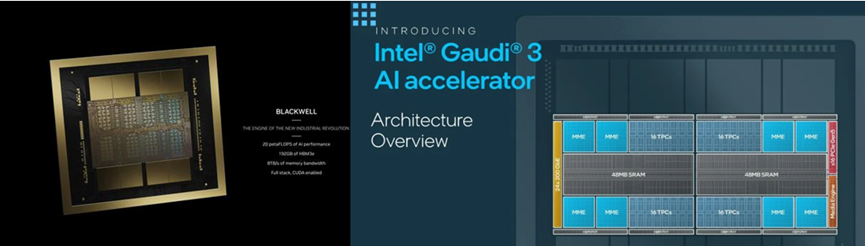

NVIDIA B200 and Intel Gaudi 3
Chiplet技术的崛起
从霄龙二代和锐龙三代开始，AMD就采用CPU Die + IO Die的Chiplet组合方式来扩展CPU算力，自此Chiplet技术被广泛的传播开来。本次发布的NVIDIA B200在单个封装上配备两个 GPU 芯片，据 NVIDIA 称，这两个芯片作为“一个统一的CUDA GPU”运行，可提供完整的性能，其关键在于芯片之间的高带宽I/O链路，NVIDIA 将其称为NV高带宽接口 (NV-HBI：NV-High Bandwidth Interface )，并提供 10TB/秒的带宽。自此，NVIDIA 终于在他们的旗舰加速器实现了Chiplet化。Intel Gaudi 3采用的是台积电5nm工艺，在芯片设计上，Gaudi 3转向了具有两个计算集群的Chiplet的设计，而不是Gaudi 2所采用的单个集群的方案。这与NVIDIA最近发布的Blackwell加速器类似，两个相同的芯片被放置在一个封装上，并通过高带宽链路连接，以便为芯片提供统一的内存地址空间。Intel没有透露连接芯片的芯片到芯片链路的任何重要细节，目前尚不清楚实际上有多少带宽可用于跨越die。
HBM依旧是AI领域内存扩展的主流
NVIDIA B200提供192GB的HBM3E，每个Chiplet与4个HBM3E内存堆栈配对，总共8个堆栈，形成 8192 位的有效内存总线宽度。该芯片的HBM内存总带宽为8TB/秒，每个堆栈的带宽为 1TB/秒，即每个引脚的数据速率为 8Gbps。内存总带宽几乎是H100内存带宽的 2.4 倍。
Intel Gaudi 3集成了HBM2e 内存控制器，与 Gaudi 2 支持的内存类型相同，国内头部AI企业现有产品基本也是集成HBM2e内容。由于其坚持使用 HBM2e，可用的最高容量堆栈为 16GB，为加速器提供了总共 128GB 的内存。其时钟频率为 3.7Gbps/pin，总内存带宽为 3.7TB/秒。每个 Gaudi 3 芯片都提供 4 个 HBM2e PHY，使芯片的内存堆栈总数达到 8 个。
PCIe 6.0的应用
随着GPU算力的不断提升，对于数据传输速率的需求也日益增长。Astera Labs展示了PCIe 6.0连接技术，应用于英伟达的Blackwell B200，为其提供了更高的数据传输速率和更强的扩展性能。这标志着PCIe 6.0在GPU平台上的首次落地，为未来的GPU技术发展奠定了坚实的基础。
光互连与电互联的并存
英伟达还公布了由GB200驱动的GB200 NVL72，这是一个多节点、液冷、机架式系统，适用于计算最密集的工作负载。它结合了36个Grace Blackwell超级芯片，其中包括72个Blackwell GPU和36个Grace CPU，通过第五代NVLink互连。为了支持下一代AI加速芯片，Meta也开发了一个大型机架式系统，最多可容纳 72 个加速器。它由三个机箱组成，每个机箱包含 12 个板，每个板包含两个加速器。
英伟达发布的GB200 NVL72这个架构引发了光互连和铜互连的争议。引用信息平权的总结就是GB200 NVL72通过Chiplet、网络、近存等等环节升级带来的系统升级，打造了一个高度浓缩和紧耦合的超节点，且因为压缩到一个rack，用铜替代了之前256卡互联的网络成本，实现了超高性价比。 光互连和电互联是紧密联系、互相补充的，所谓的"光进铜退"，可能只是一个美好的愿景，两者会长期共存，负责不同尺度下的信号互联。计算与存储芯片的高速电信号必须先在package上进行一段距离的传输，再通过光学IO互联到更远的节点处。AI的爆发，导致芯片间的互联需求更加重要。长远看，电芯片与光引擎的距离会越来越短，联系会愈加紧密。
在AI浪潮的推动下，芯片间的互联需求愈发凸显其重要性。英伟达发布的GB200 NVL72以及Meta的下一代加速芯片，均对光互连与电互联技术进行了深入的探索。这些技术的实现离不开先进的IP支持。在这个背景下，奎芯科技在接口IP和Chiplet领域的研发工作显得尤为关键。
奎芯科技作为芯片产业链上游的关键技术企业，已经在短短的时间内推出了多个自研高速接口IP，如LPDDR5X、HBM、UCIe等，并在知名厂商的工艺节点上得到了验证和量产。这些IP和Chiplet产品的成功应用，不仅丰富了数据中心、汽车电子、物联网和消费类电子等领域的解决方案，更为GPU和AI技术的发展提供了强有力的支持。
展望未来，随着AI技术的不断突破和GPU技术的不断进步，对接口IP和Chiplet的需求将更加旺盛。奎芯科技将继续加大在接口IP和Chiplet领域的研发投入，推出更先进的IP产品，以助力AI技术的发展。
